Фильтр для контроля песка

Применение и выбор фильтров для контроля песка

Важной областью применения плетеной сетки из нержавеющей стали является нефтехимическая промышленность, этот вид плетеной сетки из нержавеющей стали является высококачественным стандартным изделием, которое очень важно для содержания сплава сырья получателя, точности ячеек микрон и устранения обрыва проволоки или двойной проволоки.

Типы фильтров для контроля песка

Фильтры являются неотъемлемой частью большинства стратегий контроля песка в скважинах. В зависимости от пор различают предварительно упакованный фильтр, экранированный металлический сетчатый фильтр и расширяемый фильтр. Фильтры для контроля песка представляют собой механические фильтрующие или удерживающие устройства для:

Обеспечения удержания песка гравийной набивкой и/или формационным песком.

Пропускания жидкостей во время очистки скважины, добычи или любых мероприятий по стимуляции, охватываемые продукты: сетчатые фильтры с проволочной оберткой, предварительно упакованные фильтры и сетчатые фильтры из металла.

Ure должно быть выполнено, если у клиента есть это индивидуальное требование.

Сетка из нержавеющей стали, разработанная в 1980-х годах.

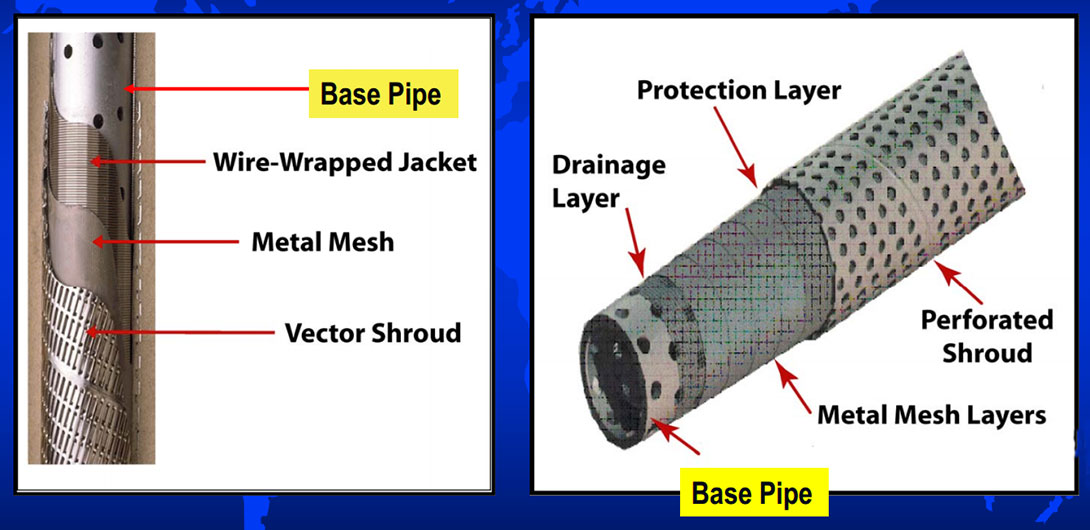

Состоит из базовой трубы, слоистой фильтрующей рубашки и внешнего кожуха.

Меньше повреждений происходит во время установки.

Коррозионная стойкость сетки из нержавеющей стали.

Специальная технология сварки исключает дорогостоящее спекание; Двухслойная среда и равномерные поры улучшают производительность.

Нормальная спецификация для голландского плетения

Образец белого дома#	Ткацкий тип	Цель	Актурный
1	Обычный голландский	125	142
2			138
3			140
4			138

Образец белого дома#	Ткацкий тип	Цель	Актурный
1	Обычный голландский	250	251
2			250
3			244
4			251

Образец белого дома#	Ткацкий тип	Цель	Актурный
1	Обычный голландский	175	160
2			162
3			160
4			160

Образец белого дома#	Ткацкий тип	Цель	Актурный
1	Твил голландский	200	197
2			199
3			197
4			196

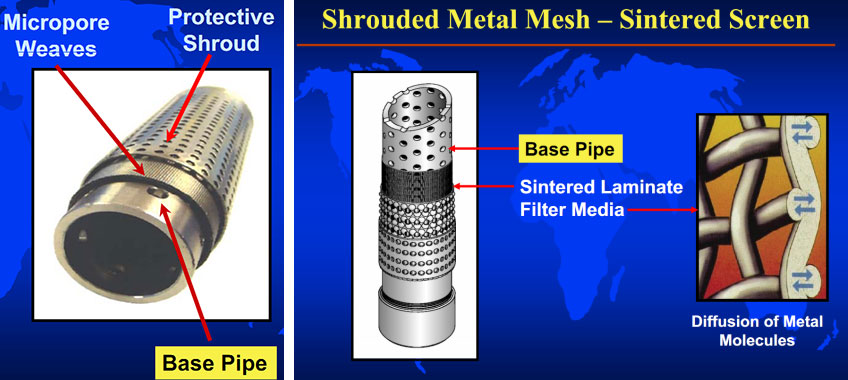

Спеченная сетка из нержавеющей стали, представленная в 1990-х годах

Состоит из базовой трубы, многослойной спеченной металлической сетчатой рубашки и внешнего кожуха.

Подобная стойкость к повреждениям и коррозии, как у неспеченной.

Высокая точность размера пор, даже песок диаметром 100 мкм может контролироваться.

Фильтруя сетчатая схема плетения	Простой квадрат						Обычный голландский
Образец плетения экрана поддержки	Простой квадрат						Простой квадрат
Нормальный рейтинг фильтра, микрон	140	175	200	250	300	400	50	80	95	125	175	250
Количество слоев	4	4	4	4	4	4	4	3	3	3	3	3
Мин. Поре, микрон	100	125	150	180	240	240	40	50	65	90	150	200
Max.pore, Micron	175	225	250	320	380	400	70	100	120	150	250	300
Мин. Проницаемость проницаемости, Дарси	600	600	600	700	700	700	320	325	400	400	450	400
Мин. Пористость,%	58	58	58	58	57	57	58	60	58	53	54.8	52

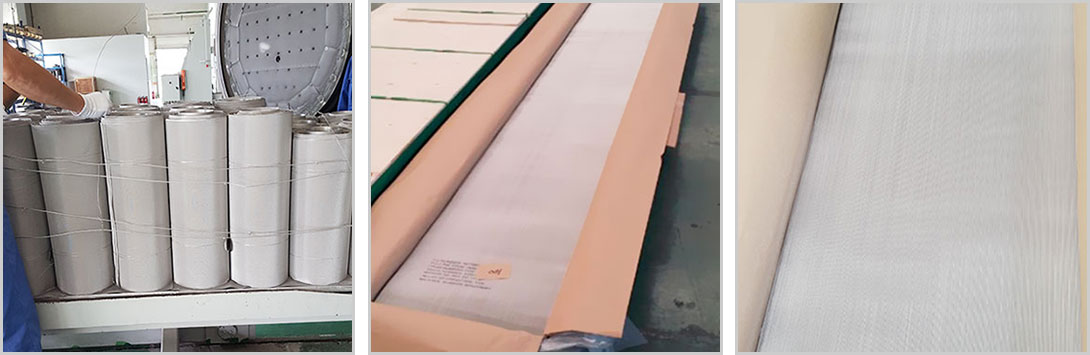

До сих пор мы изготавливали и поставляли рулоны сетки в качестве большинства деталей для этого песочного экрана, квадратное полотно и однослойное голландское плетение хорошо разработаны.

Для сетчатых панелей и сетки с отжигом мы также можем изготовить их по индивидуальному требованию клиента.

Ультратонкая сеть
Сетчатое число	Размер апературы		Проволочный диаграмм		Зона открытия (%)
	дюйм	мм	Дюйм	мм
16 × 16	0.0535	1.36	0.009	0.229	73.3
18 × 18	0.0466	1.18	0.009	0.229	70.2
24 × 24	0.0342	0.869	0.0075	0.191	67.2
28 × 28	0.0282	0.716	0.0075	0.191	62.4
30 × 30	0.0268	0.681	0.0065	0.165	64.8
36 × 36	0.0213	0.541	0.0065	0.165	58.7
40 × 40	0.0185	0.47	0.0065	0.165	54.8
50 × 50	0.0145	0.368	0.0055	0.127	52.6
60 × 60	0.0122	0.31	0.0045	0.114	53.3
70 × 70	0.0106	0.269	0.0037	0.094	54.9
76 × 76	0.0095	0.241	0.0037	0.094	51.7
80 × 80	0.0088	0.224	0.0037	0.094	49.6
90 × 90	0.0076	0.193	0.0035	0.089	47.8
94 × 94	0.0071	0.18	0.0035	0.089	45
105 × 105	0.0065	0.165	0.003	0.076	46.9
120 × 120	0.0058	0.147	0.0025	0.064	47.3
165 × 165	0.0042	0.107	0.0019	0.048	47.1
200 × 200	0.0034	0.0864	0.0016	0.0406	46.2
230 × 230	0.0029	0.0737	0.0014	0.0356	46

Простое плетение
Сетчатое число	Проволочный диаграмм		Ширина открытия		Открытая площадка
	Дюймы	мм	Дюймы	мм	%
1x1	0.157	4	0.84	21.4	71
4х4	0.063	1.6	0.187	4.75	56
8x8	0.043	1.1	0.08	2.08	42
10x10	0.039	1	0.06	1.54	36
12x12	0.023	0.584	0.06	1.52	51.8
14x14	0.023	0.584	0.048	1.22	45.2
16x16	0.018	0.457	0.0445	1.13	50.7
18x18	0.017	0.432	0.0386	0.98	48.3
20x20	0.016	0.406	0.034	0.86	46.2
24x24	0.014	0.356	0.0277	0.7	44.2
30x30	0.012	0.305	0.0213	0.54	40.8
35x35	0.011	0.279	0.0176	0.45	37.9
40x40	0.01	0.254	0.015	0.38	36
50x50	0.008	0.203	0.012	0.31	36
60x60	0.0075	0.19	0.0092	0.23	30.5
70x70	0.0065	0.165	0.0078	0.2	29.8
80x80	0.0055	0.14	0.007	0.18	31.4
100x100	0.0043	0.11	0.0055	0.14	32.15
120x120	0.0031	0.08	0.0046	0.132	38.77
150x150	0.026	0.06	0.0041	0.1041	37.4
180x180	0.002	0.05	0.0036	0.091	41.65
200x200	0.0021	0.05	0.0029	0.0737	35.49
250x250	0.0012	0.03	0.0028	0.0716	49.4
300x300	0.0012	0.03	0.00215	0.05467	41.67
325x325	0.0012	0.03	0.0019	0.0482	38.09
400x400	0.001	0.025	0.00152	0.0385	36.72

Твил плетение
Сетчатое число	Проволочный диаграмм		Ширина открытия		Открытая площадка
	Дюймы	мм	Дюймы	мм	%
20	0.0236	0.6	0.02638	0.670	44.89
30	0.0177	0.45	0.01562	0.397	15.73
40	0.0118	0.3	0.01319	0.335	11.22
50	0.0098	0.25	0.01016	0.258	6.66
60	0.0094	0.24	0.00722	0.183	3.36
80	0.0071	0.18	0.00541	0.138	1.89
100	0.0059	0.15	0.00409	0.104	1.08
120	0.0047	0.12	0.00361	0.092	0.84
150	0.0031	0.08	0.00352	0.089	0.80
250	0.0016	0.04	0.00243	0.062	0.38
270	0.0016	0.04	0.00213	0.054	0.29
300	0.0016	0.04	0.00176	0.045	0.20
325	0.0014	0.035	0.00170	0.043	0.19
400	0.0012	0.03	0.00132	0.034	0.11
500	0.0010	0.025	0.00102	0.026	0.07
635	0.0008	0.02	0.00079	0.020	0.04

Голландский плетение
Подсчет варп	Утолок	Варп -проволока	Утечка провода	Нормальный (микрон)	Абсолютный диапазон
8	85	0.43	0.32	250	225-260
12	64	0.58	0.4	300	260-280
12	72	0.4	0.38	300	260-280
16	80	0.43	0.34	200	210-230
24	110	0.355	0.25	120	112-125
30	150	0.23	0.18	90	90-105
40	200	0.18	0.14	70	70-75
50	250	0.14	0.114	60	56-63
80	400	0.125	0.071	40	40-45

Широкий ассортимент песчаных фильтров для удовлетворения ваших потребностей

Скважинные песчаные фильтры важны для добычи нефти, газа и воды, которые обычно находятся глубоко под землей. Большие буровые установки используются для бурения скважин под поверхностью для сбора нефти или газа. Затем песчаный фильтр вставляется в скважину, чтобы позволить природной нефти и газу войти, не допуская вытекания песка, за исключением очень мелких частиц. Песочный фильтр похож на сепаратор газа, нефти и песка. Как только крупный песок попадает в скважину, он может снизить добычу и даже сделать буровое оборудование неработоспособным.

Выбор сетки песчаного фильтра обычно основывается на размере отверстия и частиц песка. Если отверстие слишком большое, это приведет к попаданию большого количества песка в сетку фильтра, и в ближайшем будущем произойдет засорение. Однако, если отверстия слишком мелкие, это повлияет на производство. Песочные фильтры выбираются для баланса добычи и сбора песка.

Milesen Metal Net Products была основана в 2006 году и собрала профессиональную команду по исследованиям и разработкам. Мы проанализируем пластовый песок и порекомендуем подходящий противопесочный фильтр для вашего конкретного применения в скважине.

Противопесочные фильтры могут повлиять на производительность добычи и оборудования. Поэтому вам следует тщательно рассмотреть их перед планированием. Если у вас есть какие-либо вопросы, не стесняйтесь отправлять нам по электронной почте предложения и запросы.
