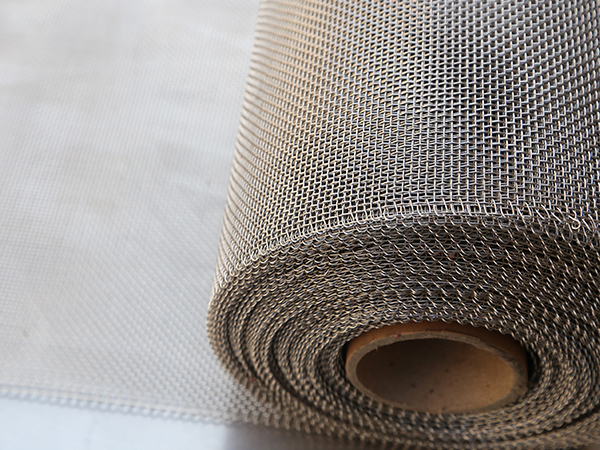

Сетка с квадратной ячейкой из нержавеющей стали

Сетка проволочная с квадратной ячейкой, тканая или сварная, включает в себя экранные ограждения, панели заполнения перил, защитные ограждения вентиляторов, системы фильтрации и многие другие применения. Мы поставляем этот универсальный, легко адаптируемый продукт с различными размерами отверстий, размерами ячеек и толщиной. Полотняные переплетения считаются наиболее стабильной формой сетки и используются во многих областях обрабатывающей промышленности.

штат:



Запрос цены

Описание продукта

Тканая квадратная сетка обычно включает в себя полотняное переплетение, саржевое переплетение и растяжимую болтовую ткань.

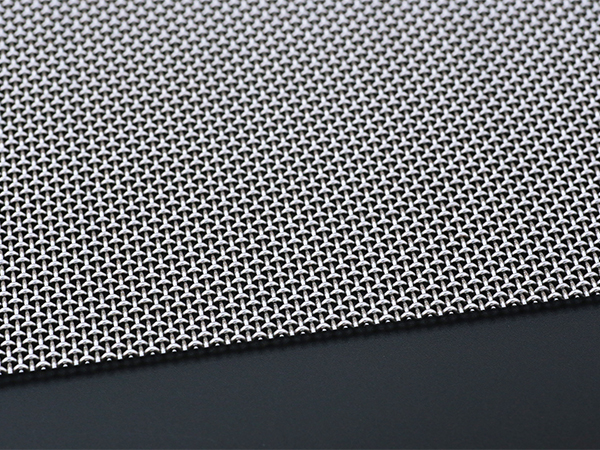

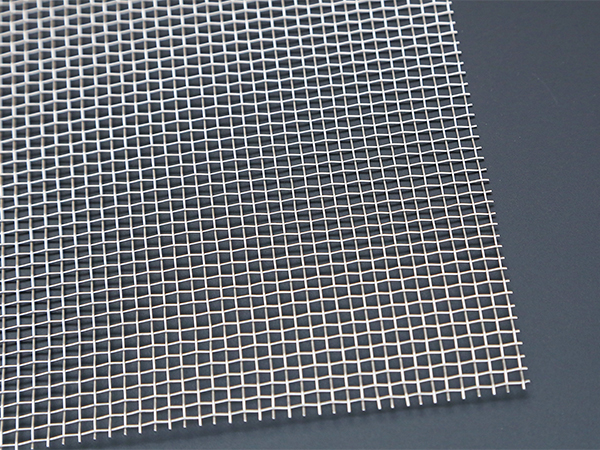

Полотняное переплетение:

В узоре полотняного переплетения каждая проволока утка попеременно проходит над и под проволокой основы и наоборот. Это наиболее широко распространенный узор, обычно включающий проволоку одинакового диаметра в обоих направлениях.

Полотняные переплетения считаются наиболее стабильной формой сетки и используются во многих областях обрабатывающей промышленности.

Саржевое переплетение:

Узор саржи следует тому же принципу, что и полотняное переплетение, но каждый проходит попеременно под и над двумя проволоками основы и наоборот. Вследствие плетеного пути прядь меньше деформируется во время плетения, что не только позволяет использовать проволоку большего диаметра, но и обеспечивает более прочную структуру по сравнению с аналогом полотняного плетения.

Сетки саржевого переплетения обычно ткутся с отверстиями менее 70 микрон, например, 250 ячеек, но при необходимости могут быть изготовлены более грубые спецификации.

Сетка для растяжимых болтов:

Сетка для растяжимых болтов, диаметр проволоки меньше обычной спецификации. Это квадратная или прямоугольная сетка; она предназначена для применения в качестве сетчатого материала для экрана.

Мы провели проверку качества сетки на основе стандарта ASTM E 2016-15 и контроль сырья на основе стандарта ASTM A580-14, при этом мы могли следовать индивидуальным требованиям.

Сырье Марка: 304, 304L, 316, 316L, 321, 310S, 202, 302, 430 и т. д.

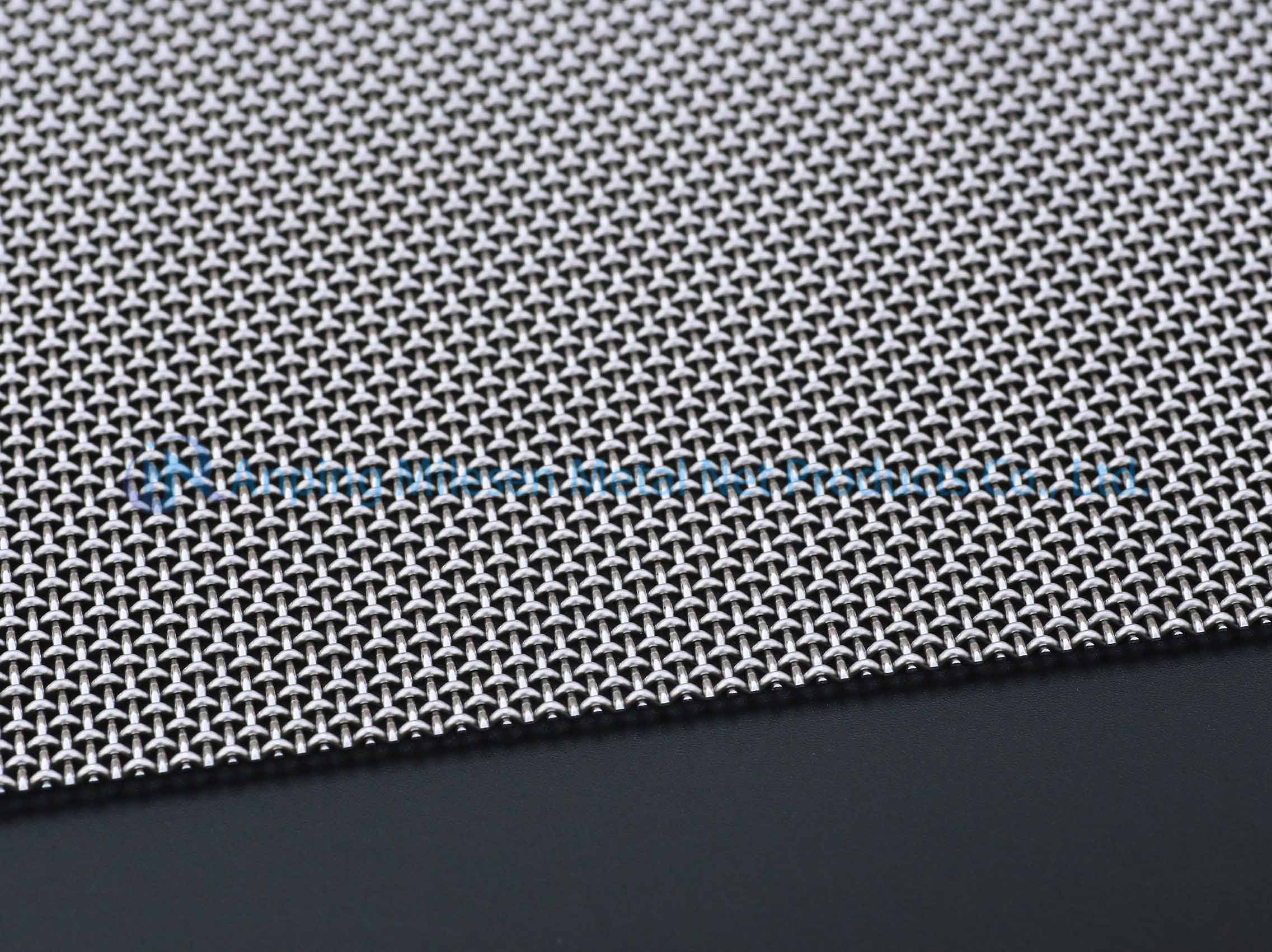

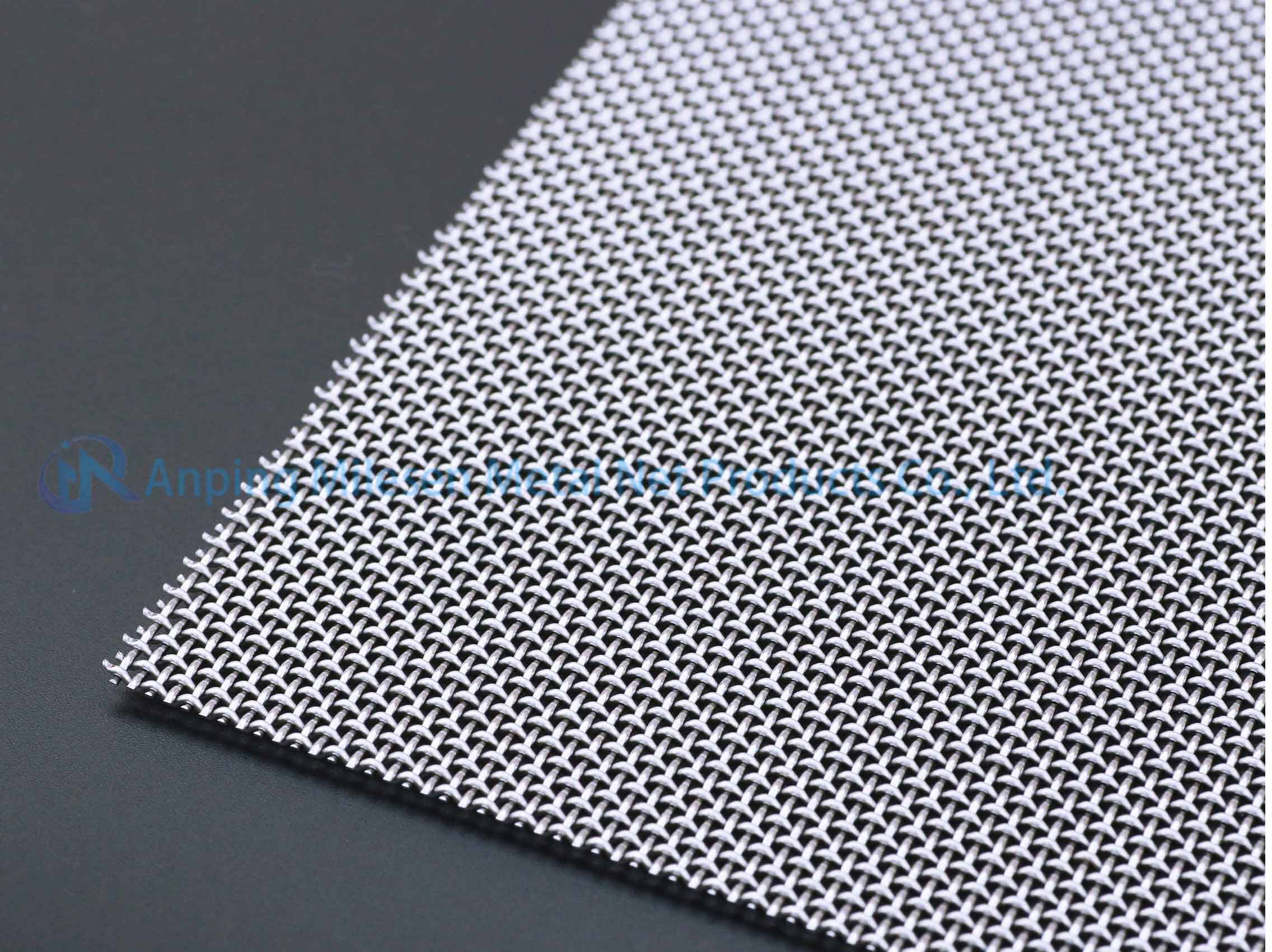

Квадратная сетчатая сетка из нержавеющей стали.

Подробные характеристики:

Простая сетка плетения (нормальная спецификация).
Сетчатое число	Проволочный диаграмм		Ширина открытия		Открытая площадка
Сетчатое число	Дюймы	мм	Дюймы	мм	%
1x1	0.157	4	0.84	21.4	71
2X2	0118	2.5	038	10.2	64
3X3	0079	2.0	025	6.4	58
4х4	0.063	1.6	0.187	4.75	56
4х4	0.047	119	0203	5.16	65.9
5X5	0.055	14	014	3.68	52
6X6	0.047	12	012	3.03	51
8x8	0.043	1.1	0.08	2.08	42
10x10	0.039	1.0	0.06	1.54	36
10x10	0.020	0.51	0.08	2.03	64
12x12	0.023	0.584	0.06	1.52	51.8
12x12	0.02	0.508	063	16	57.2
14x14	0.023	0.584	0.048	1.22	45.2
14x14	0.020	0.508	051	13	51
16x16	0.018	0.457	0.0445	1.13	50.7
18x18	0.017	0.432	0.0386	0.98	48.3
20x20	0.020	0508	0.0	076	36
20x20	0.016	0.406	0.034	0.86	46.2
24x24	0.014	0.356	0.0277	0.7	44.2
30x30	0.013	0.330	0.0277	070	37.1
30x30	0.012	0.305	0.0213	0.54	40.8
30x30	0.009	0229	0.0243	062	53.1
35x35	0.011	0.279	0.0176	0.45	37.9
40x40	0.01	0.254	0.015	0.38	36
50 × 50	0.009	0.229	0.0110	0.28	30.3
50x50	0.008	0.203	0.012	0.31	36
60x60	0.0075	0.19	0.0092	0.23	30.5
60 × 60	0.007	0.178	0.0097	0.25	33.9
70x70	0.0065	0.165	0.0078	0.2	29.8
80 × 80	0.0065	0.165	0.0060	0.15	23.0
80x80	0.0055	0.14	0.007	0.18	31.4
90 × 90	0.005	0.127	0.0061	0.16	30.1
100 × 100	0.0045	0.114	0.0055	0.14	30.3
100 × 100	0.004	0.102	0.0060	0.15	36.0
100 × 100	0.0035	0.089	0.0065	0.17	42.3
110 × 110	0.0040	0.1016	0.0051	0.1295	30.7
120 × 120	0.0037	0.0940	0.0046	0.1168	30.7
150 × 150	0.0026	0.0060	0.0041	0.1041	37.4
160 × 160	0.0025	0.0635	0.0038	0.0965	36.4
180 × 180	.0023	0.0584	0.0033	0.0838	34.7
200x200	0.0021	0.05	0.0029	0.0737	35.49
250 × 250	0.0016	0.0406	0.0024	0.0610	36.0
270 × 270	0.0016	0.0406	0.0021	0.0533	32.2
300 × 300	0.0015	0.0381	0.0018	0.0457	29.7
325 × 325	0.0014	0.0356	0.0017	0.0432	30.0
400 × 400	0.0010	0.0254	0.0015	0.0370	36.0
500 × 500	0.0010	0.0254	0.0010	0.0254	25.0
635 × 635	0.0008	0.0203	0.0008	0.0203	25.0

Сетка с плетением твила (нормальная спецификация).
Сетчатое число	Проволочный диаграмм		Ширина открытия		Открытая площадка
Сетчатое число	Дюймы	мм	Дюймы	мм	%
20	0.0236	0.6	0.02638	0.67	44.89
30	0.0177	0.45	0.01562	0.397	15.73
40	0.0118	0.3	0.01319	0.335	11.22
50	0.0098	0.25	0.01016	0.258	6.66
60	0.0094	0.24	0.00722	0.183	3.36
80	0.0071	0.18	0.00541	0.138	1.89
100	0.0059	0.15	0.00409	0.104	1.08
120	0.0047	0.12	0.00361	0.092	0.84
150	0.0031	0.08	0.00352	0.089	0.8
250	0.0016	0.04	0.00243	0.062	0.38
270	0.0016	0.04	0.00213	0.054	0.29
300	0.0016	0.04	0.00176	0.045	0.2
325	0.0014	0.035	0.0017	0.043	0.19
400	0.0012	0.03	0.00132	0.034	0.11
500	0.001	0.025	0.00102	0.026	0.07
635	0.0008	0.02	0.00079	0.02	0.04

Ткань растягивающаяся болт.
Сетчатое число	Размер апературы		Проволочный диаграмм		Открывающая зона (%)	Вес (г/м²)
Сетчатое число	дюйм	мм	Дюйм	мм	Открывающая зона (%)	Вес (г/м²)
16 × 16	0.0535	1.36	0.009	0.229	73.3	8.38
18 × 18	0.0466	1.18	0.009	0.229	70.2	9.48
24 × 24	0.0342	0.869	0.0075	0.191	67.2	8.75
28 × 28	0.0282	0.716	0.0075	0.191	62.4	10.29
30 × 30	0.0268	0.681	0.0065	0.165	64.8	8.35
36 × 36	0.0213	0.541	0.0065	0.165	58.7	10.09
40 × 40	0.0185	0.47	0.0065	0.165	54.8	11.29
50 × 50	0.0145	0.368	0.0055	0.127	52.6	10.14
60 × 60	0.0122	0.31	0.0045	0.114	53.3	8.13
70 × 70	0.0106	0.269	0.0037	0.094	54.9	6.4
76 × 76	0.0095	0.241	0.0037	0.094	51.7	6.99
80 × 80	0.0088	0.224	0.0037	0.094	49.6	7.39
90 × 90	0.0076	0.193	0.0035	0.089	47.8	7.48
94 × 94	0.0071	0.18	0.0035	0.089	45	7.84
105 × 105	0.0065	0.165	0.003	0.076	46.9	6.41
120 × 120	0.0058	0.147	0.0025	0.064	47.3	5.07
165 × 165	0.0042	0.107	0.0019	0.048	47.1	4.04
200 × 200	0.0034	0.0864	0.0016	0.0406	46.2	3.48
230 × 230	0.0029	0.0737	0.0014	0.0356	46	3.06
400 × 400	0.0016	0.0415	0.0009	0.022	35.1	2.90
